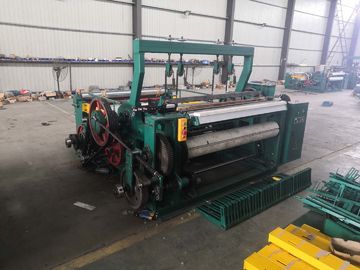

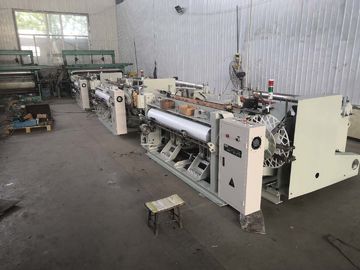

Czysty nikiel 200 Ni200 70r / min Shuttleless Weaving Machine

Główne komponenty i specyfikacja

W kierunku przepływu technicznego do tkania składa się głównie z: zespołu odbierającego, zespołu nawijającego wątek, zespołu otwierającego i podajnika osnowy itp.

Operacja

1. Maszyna tkacka może być obsługiwana za pomocą przycisków i pokręteł, jak pokazano na rys.1.

1. Maszynę można uruchamiać i zatrzymywać w dowolnej pozycji roboczej.
2.
3. Posiada funkcję automatycznego zatrzymania i sygnalizację świetlną czerwono / zieloną przy zerwaniu wątku lub osnowy.
4.
5. Przekręć pokrętło do pozycji RĘCZNEJ, aby zwolnić hamulec silnika w celu ręcznego uruchomienia próbnego i regulacji.
6.
7. Przekręć pokrętło do pozycji AUTOMATYCZNE, a następnie naciśnij przycisk DO PRZODU, aby przywrócić normalną pracę maszyny tkackiej.
8.
9. W przypadku zerwania wątku lub zerwania osnowy, maszyna tkacka zostanie automatycznie zatrzymana, a czerwone / zielone światło da wskazówkę.Maszynę można przywrócić do normalnej pracy po usunięciu usterki, naciśnięciu przycisku STOP i wyłączeniu wskaźnika.Jeśli wskaźnik nie zgaśnie po naciśnięciu przycisku STOP, a maszyna tkacka nie może zostać przywrócona do normalnej pracy nawet po naciśnięciu przycisku FORWARD, oznacza to, że usterka nie została jeszcze usunięta.
10.
11. W razie potrzeby maszynę tkacką można zatrzymać w dowolnym położeniu roboczym, naciskając przycisk STOP.
12.
13. Po naciśnięciu przycisku REVERSE maszyna tkacka zostanie przełączona na bieg wsteczny.Zwykle bieg wsteczny jest wymagany przy każdym zerwanym wątku, ale nie zaleca się częstego używania tej funkcji, w przeciwnym razie rapier zerwie linię osnowy lub silnik zostanie uszkodzony z powodu przegrzania.
14.
15. Maszyna tkacka będzie poruszać się krokowo, naciskając przycisk INCH, ale nie zaleca się używania tej funkcji, w przeciwnym razie silnik zostanie uszkodzony.
16.
17. Instalacja i działanie Tiral

Procedury obsługi maszyny dziewiarskiej do siatek metalowych

1, przygotowanie przed operacją:

1. Pracownicy powinni nosić odzież roboczą, rękawice i inne artykuły ochrony pracy przed jazdą.

2. Przygotować narzędzia (nożyce do drutu, osłonę gwintu, młotek) oraz narzędzia pomiarowe.

3. Sprawdź, czy wszystkie części urządzenia są normalne.W przypadku jakichkolwiek usterek należy poinformować personel mechaniczny i elektryczny oraz uruchomić maszynę po naprawie przez profesjonalistów.

2, Procedury obsługi nawijarki drutu: 1. Przed przetransportowaniem drutu na rolkę drutu, dużym nożem przeciąć drut wiążący z wiązki drutu, a następnie umieścić jeden po drugim na rolce drutu.

2. Przełóż drucianą główkę przez dwucalową żelazną rurę na ziemi.Zamocuj małą rolkę drucianą na jednym końcu nawijarki, dokręć śruby, przełóż jeden koniec drutu przez uchwyt do układania drutu i włóż oczko małego wałka drucianego, przytrzymaj uchwyt do układania drutu lewą ręką i operuj wyłącznik zasilania prawą ręką.

3. Zwróć uwagę podczas nawijania drutu.W tym samym czasie sprawdź, czy mała rolka jest w porządku, a jednocześnie sprawdź, czy gramofon z drutu żelaznego działa normalnie.W przypadku zaplątania się przewodów należy na czas wyłączyć zasilanie.Drut można owinąć po wyregulowaniu drutu.

4. Zatrzymaj zasilanie podczas owijania małego drutu.Przytrzymaj krawędź krążka prawą ręką w odpowiednim czasie, aby zapobiec poluzowaniu się drutu na rolce w wyniku odbicia rolki.** Przeciąć drut dużymi nożyczkami.Włóż drucianą główkę do oczka drucianego wałka i wyjmij ją

Śruba do dolnej rolki drutu.

3, Procedury obsługi maszyny siatkowej:

1. Sprawdź maszynę, aby upewnić się, że jest w dobrym stanie.

2. Stań przed włącznikiem maszyny, aby mieć pewność, że każda część maszyny jest widoczna.

3. Najpierw włącz zasilanie sygnału maszyny, następnie włącz przełącznik zasilania, * * włącz regulator prędkości.

4. Podczas pracy maszyny należy zwrócić uwagę na przeplatanie się osnowy i wątku.Jeśli obie strony haka wątku odpadną, wyłącz kontroler prędkości i włącznik zasilania na czas.Dostosuj odległość między osnową a wątkiem przed operacją.

5. Podczas pracy maszyny należy zwrócić uwagę na stosowanie drutów osnowy i czółenka, aby uniknąć sytuacji, w której siatka druciana nie jest w dobrym stanie z powodu użycia drutu i opóźnienia w wydłużaniu drutu.

6. Podczas pracy maszyny na czas nasmarować wspornik wahadłowy maszyny, aby zapobiec zużyciu maszyny z powodu braku oleju.

7. Po użyciu maszyny najpierw wyłącz regulator prędkości, a następnie wyłącz lampkę sygnalizacyjną i zasilanie.

4, procedury operacyjne dla zgrzewarki doczołowej:

1. Ustaw regulator prądu zgodnie ze średnicą drutu.

2. Zamocuj dwa druty odpowiednio w szczypcach spawalniczych, pociągnij uchwyt bezpieczeństwa, aby wyrównać dwie głowice drutu.

3. Włącz wyłącznik zasilania i obserwuj, czy elementy spawalnicze są ze sobą połączone.

4. Zwolnij uchwyt bezpieczeństwa i wyjmij bezpiecznik.

5. Za pomocą szczypiec usuń nadmiar części złącza zgrzewanego.

5, środki ostrożności dotyczące obsługi:

1. Podczas nawijania drutu na szpulę lub czółenko z drutem, musi on być jednolity i ciasny oraz nie może mieć martwej klamry.

2. W procesie dziania, jeśli nić zerwie się lub konieczna będzie wymiana rolki i czółenka, maszynę należy zatrzymać przed rozpoczęciem pracy.

3. Jeśli silnik lub skrzynia biegów wydają nietypowy hałas lub temperatura jest zbyt wysoka podczas pracy, należy je natychmiast zatrzymać, a prace mogą być wykonywane tylko po sprawdzeniu i naprawie przez personel w obszarze mechanicznym i elektrycznym
